防雷設計思路原則_防雷器公司
??重點考慮部分：
1） 屋頂的直擊雷防護；
2） 建筑物內機房的防雷電感應；
綜合考慮部分：
1） 建筑物內整個供電系統的防雷電感應措施；
2）等電位連接和接地系統及其它；
具體防護方案：
中國銀行湖南分行智能大廈位于長沙市東邊，地勢較高， 主樓高 63.30m,群樓高 57.9m，長39 .8m，寬13.5m。屋頂西端有 廣告鐵塔高 30m，鐵塔東面有 5個3m高的衛星鍋。根據長沙地 區近三十年的氣象資料統計表明，長沙地區屬于多雷區，年平 均雷暴日為 50天。按照 GB(50057-94) 計算，該大樓的年預計雷 擊次數為 0.22次/a。因此，該大樓及樓內的各種微電子設備應 按國家二類防雷標準進行綜合防雷設計。
1）直擊雷防護：

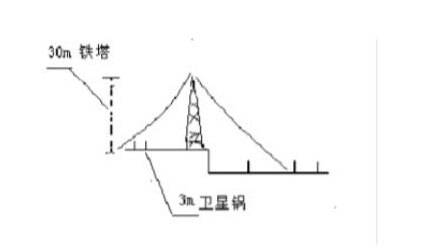

①把屋頂西端高 30m的廣告鐵塔作為防雷鐵塔 計算的防雷鐵塔保護半徑，按照滾球法計算鐵塔的保護半徑：
式中 h為鐵塔高度＋主樓西端與東端高度差
h=30+6=36m
hr 滾球半徑 hr=45m

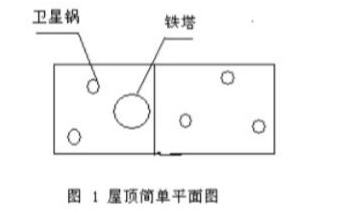

hx=3+1=4m ( 在原有衛星鍋的高度基礎上虛增 1m)（如右 圖 1）=25.6m
按照保護半徑對照實際情況，即有三個衛星鍋處于 LPZO B , 另 外最東端兩個衛星鍋處于 LPZOA區, 如圖 1所示。因此需要
在東 端在樹立一個桅桿式避雷針，以保護正在使用的小型衛星鍋， 按滾球法計算得，該避雷針高 7m，避雷針和鐵塔的引下線就 近與屋頂接地預留（用 4mmⅹ40mm鍍鋅扁綱）焊接連通，并 且在焊接點加防銹漆。避雷針底座采用鋼筋混凝土與該大樓主 體連接融為一體，以滿足針抗 44米/秒的風速。
2、屋頂采用了Φ 8和Φ10的鋼筋接 150mm ⅹ200mm的網格制作避 雷網，并與大樓主鋼筋進行可靠焊接連通，使整個大樓為一框架籠式結構。
